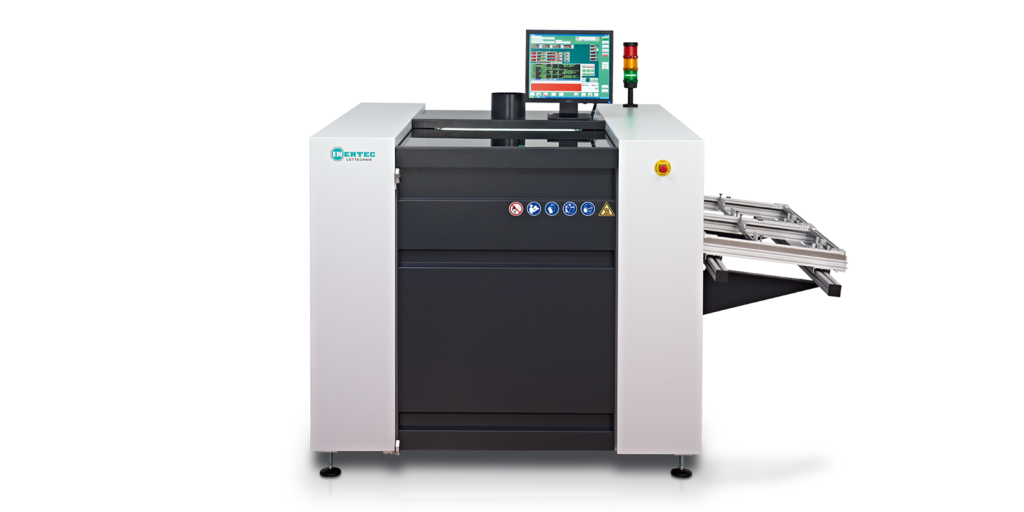

Cube.460 – Das System für die Automatisierung des Handlötbereichs
Die Cube.460 ist eine modular aufgebaute Anlage – von der Basisausstattung bis hin zur kompletten Lötzelle inkl. eines AOI Systems.
Das neue Einstiegs-Lötsystem CUBE.460 ist als Fertigungsinsel für kleine und mittlere Losgrößen ausgelegt. Mit dem Beladeshuttle können Sie direkt an der Maschine THT bestücken und gleichzeitig die Qualität im Vergleich zum Handlöten um ein Vielfaches steigern.
Die vereinfachte grafische Programmierung ermöglicht Ihnen einen schnellen Einstieg in die Selektivlöttechnik. Profitieren Sie von den Profifunktionen und bewährten Technikkomponenten der größeren Baureihen wie Prozessüberwachungen oder busfähigen DC-Servomotoren.
Verarbeitet werden bleihaltige oder bleifreie Leiterplatten oder Bauteile bis 460 x 460 mm mit schnell wechselbaren, flexiblen Lötdüsen. Besonderes Augenmerk wurden bei der Konstruktion auf einfaches Einrichten und Warten durch gute Zugänglichkeit gelegt.

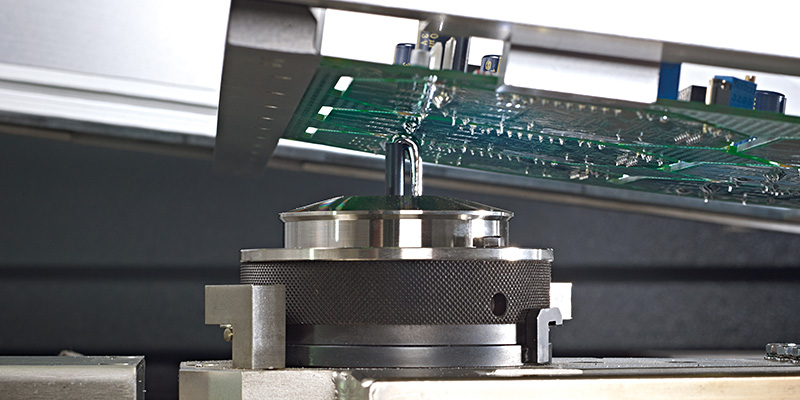

Die Fähigkeit den Lötwinkel programmgesteuert auf 0° und 7° einzustellen ermöglicht den Einsatz diverser Lötdüsen unter den jeweils optimalen Bedingungen. Somit sind auch schwierige Layouts mit zu geringen Abständen oftmals realisierbar.
Die CUBE.460 ist mit Verwendung unseres Rüstwagens bestens geeignet für den Einsatz verschiedener Lote. Steigern Sie Durchsatz und Flexibilität durch ein zweites Lötmodul mit programmgesteuertem Hub. Als Alternative zur Standardlotpumpe ist eine elektrodynamische Variante verfügbar.

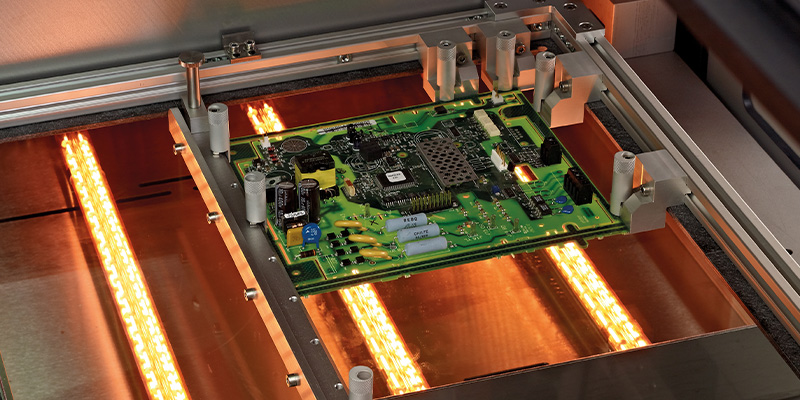

Der serienmäßige Microdrop-Fluxer sorgt mit seinem präzisem Auftragsbild für rückstandsarmes Fluxen. Eine leistungsfähige Quartz-Vorheizung ermöglicht effiziente Vorwärmung und geringen Energieverbrauch. Die Prozessbeobachtungskamera hilft Ihnen bei der Prozessoptimierung.
CUBE.460 Software

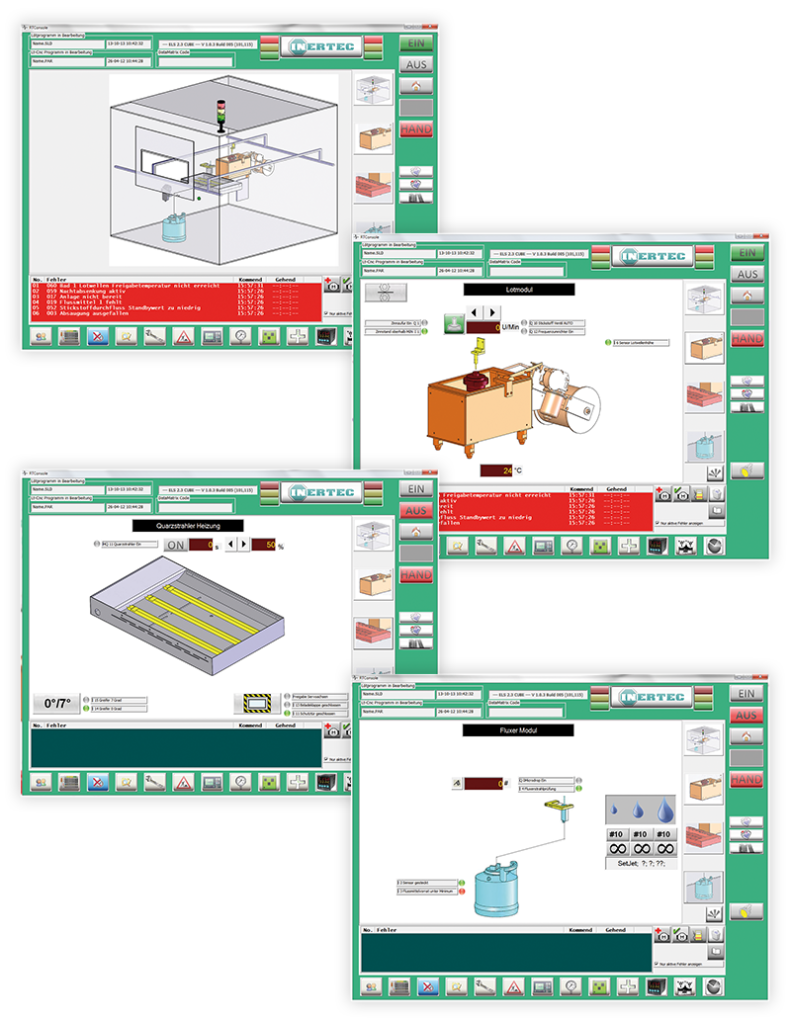

INERTEC hat speziell für eine vereinfachte Bedienung an der Visualisierung der Software gearbeitet.
Die Steuerung für die CUBE.460 basiert auf den vielfach bewährten Systemen der ELS 3.3 und EMLS Produktlinien. Auch bei der Programmierung braucht man auf den Komfort der Offline Software nicht zu verzichten.
Die Software wurde um ein leistungsfähiges Warpage Correction Modul erweitert. Dieses ermöglicht es, die Leiterplattendurchbiegung durch Z-Achsenkorrektur zu kompensieren. Bei der Programmierung wird die Leiterplattendurchbiegungan jeder Stelle visualisiert und in das Programm übernommen.
Das optionale Fiducial Modul erkennt und korrigiert die Leiterplattenposition während des Lotprozesses.
Auch das Steuerungsprogramm RT-Console kann jetzt mit zusätzlichen Modulen – je nach Version – punkten. Das Statistik Modul zeichnet die gefertigten Leiterplatten auf. Es können dann die Fertigungszahlen abgerufen werden(je nach DMX Code oder Programmname).
Eine Linienschreiber Funktion ermöglicht es, die analogen Messwerte (wie z. B. Lottemperatur, Stickstofftemperatur) zu protokollieren. Barcode Integration, automatische Zeitfunktionen, integrierte Service-Meldungen sowie Onlinezugang sind Standardfunktionen und schon in der Software beinhaltet.
Technische Daten
Laden Sie hier ganz einfach unser Prospekt zur Cube.460 herunter.
