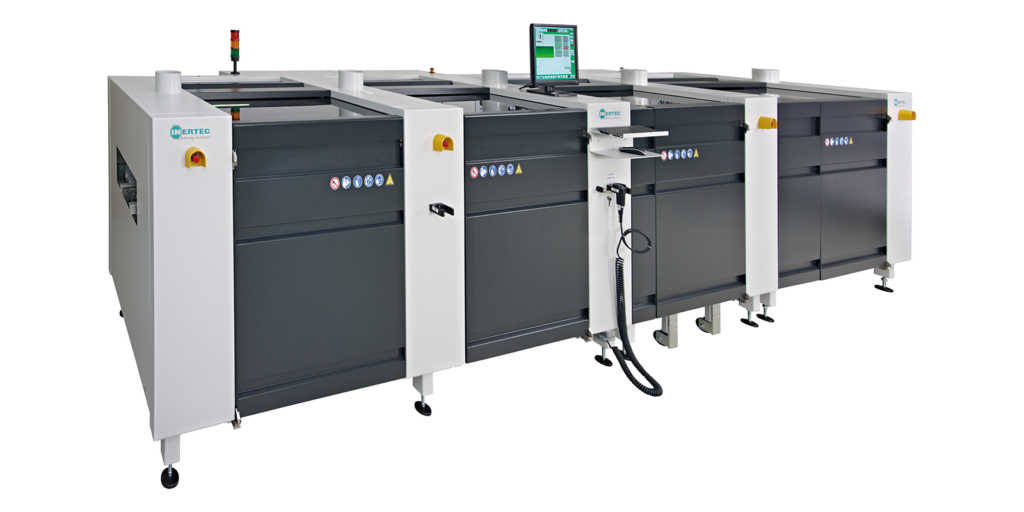

Cube Inline+ – Das modulare Lötsystem für höchste Produktivität
Das intelligente Baukastensystem, flexibel für unterschiedlichste Kundenanforderungen. Der optimale Aufbau aller Komponenten der Anlage gewährleistet servicefreundliche Zugänglichkeit.
Übersichtliche Steuerung

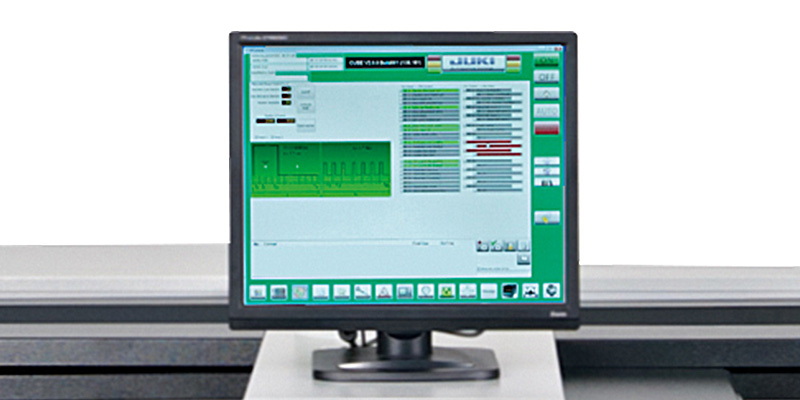

Die einfache, graphische Programmierung ermöglicht einen schnellen Einstieg in die Selektivlöttechnik. Gleichzeitig bietet die Anlage Profifunktionen wie die Beckhoff PLC ControlTwinCat III 64 bit, Prozessüberwachungen und busfähige DC-Servomotoren.
Präzise Flussmittelsteuerung

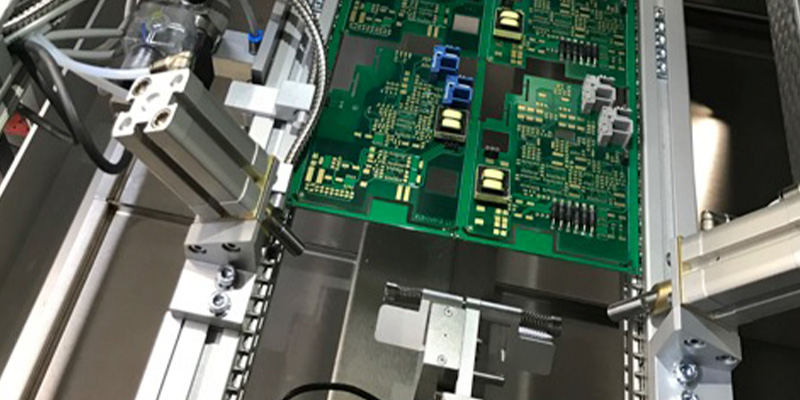

Der Drop Jet Fluxer ist die perfekte Lösung zum Flussmittelauftrag. Je nach Taktzeitanforderung kann die Anlage mit mehreren Sprühköpfen ausgestattet werden. Eine optische Überwachung mittels Laser gehört zum INERTEC Standard, optional kann die Auftragsmenge gemessen und überwacht.
Effektive Vorheizung

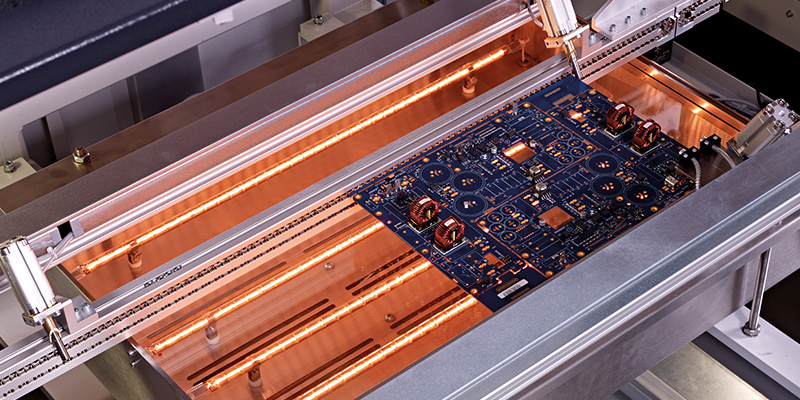

Je nach Ausstattung kann die Anzahl der Vorheizmodule, sowie die Ausführung des Vorheiztyps beliebig gewählt werden. Als Standard bietet eine Quartz-Vorheizung effiziente Vorwärmung bei geringem Energieverbrauch. Über einen optionalen Pyrometer kann die Leiterplattentemperatur geregelt und die Werte in BDE-Datenübernommen werden.
Robuster Transport

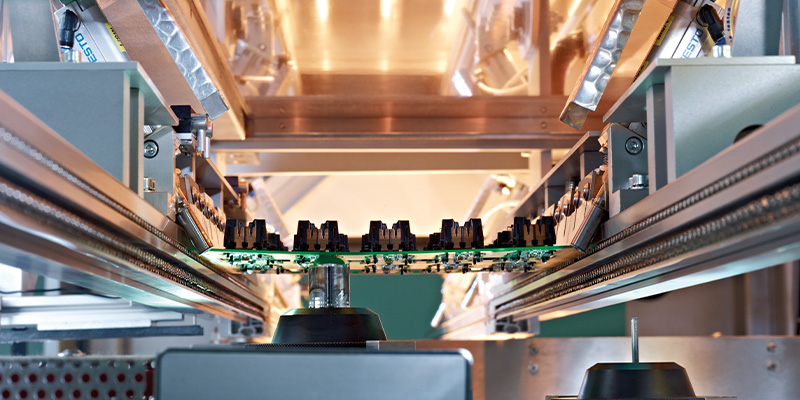

Der in der Anlage segmentierte Transport ist mit einer Stiftkette versehen. Der Werkstückträger, bzw. die Leiterplatte wird an den einzelnen Positionen mittels eines Stoppers präzise platziert. Optional kann die Anlage mit einer automatischen Transportbreitenverstellung bestellt werden.
Prozesskontrolle & Überwachung

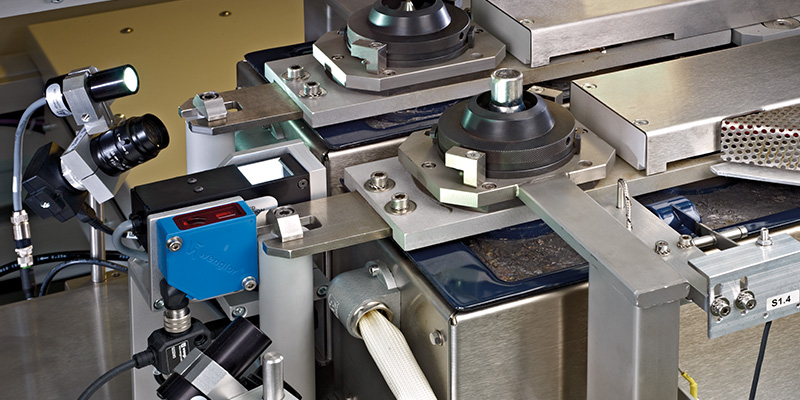

Eine optimale Prozesskontrolle wird durch Optionen wie Prozesskamera, elektronische Überwachung der Lötwellenhöhe, Lagekorrekturdurch Fiducial-Erkennung und Durchbiegemessung der Leiterplatte durch einen Warpage Control Sensor sichergestellt.
Schneller Lotwechsel

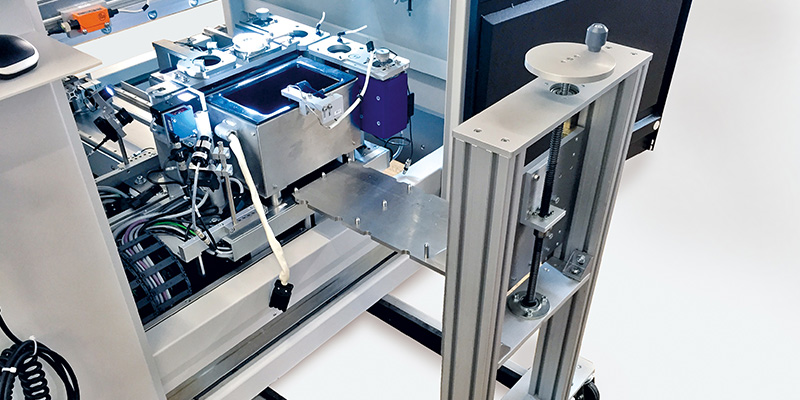

Ein schneller Wechsel des Lottiegels, für den Einsatz verschiedener Lote, ist dank unserem speziellen Rüstwagen kein Problem
Wechselbare Lötdüsen

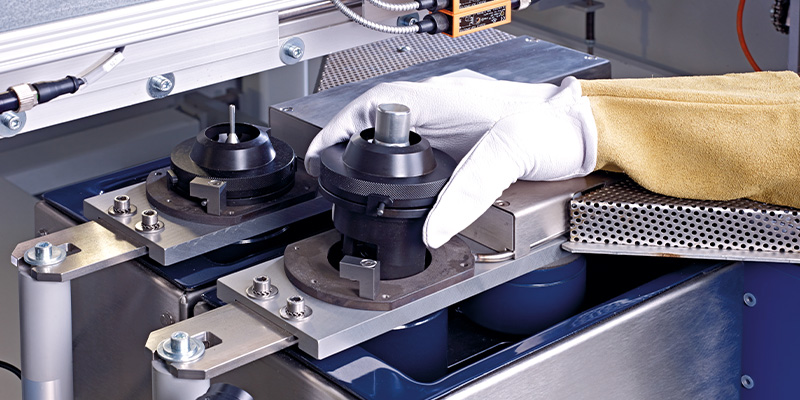

Das durchdachte Design der Lötdüsen ermöglicht einen schnellen Wechsel. Müssen Produkte mit einer anderen Düsengröße gelötet werden, wird hier nur simpel der Einsatz der Düse getauscht.
Lötmodul ActiveFlow

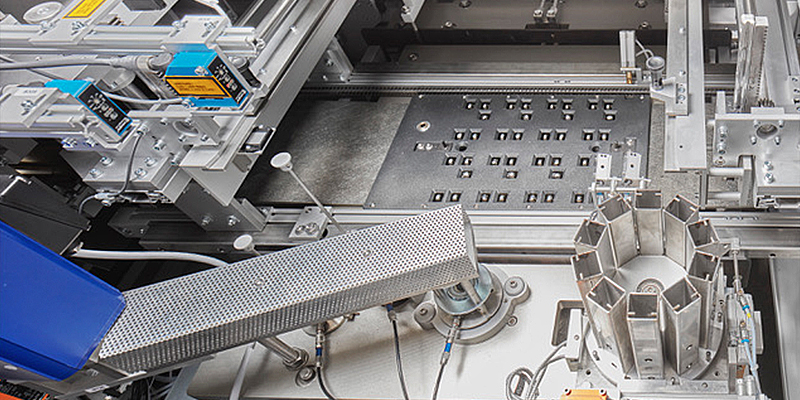

ActiveFlow bedeutet für den Kunden eine hohe Energieübertragung zwischen kleinsten Freiräumen und Leiterplattenmaßen von 400 x 400 mm. Durch den Aufbau des Systems sind kurze Taktzeiten von 30 Sekunden keine Herausforderung für INERTEC.
Von der Basisausführung bis zur Fertigungsstraße

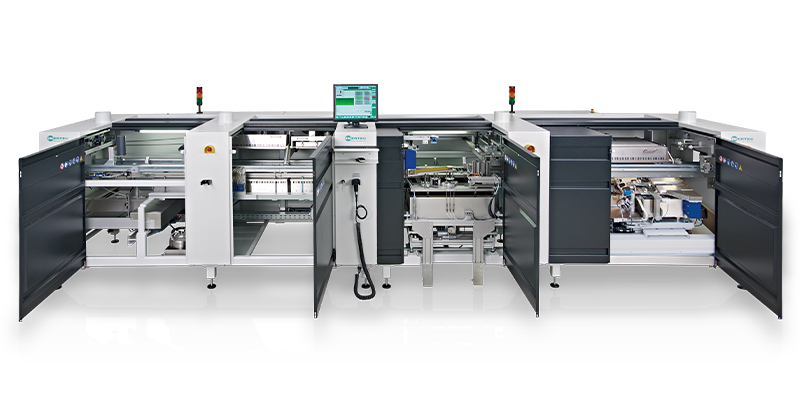

Das INERTEC CUBE Inline+ Baukastensystem bietet eine modulare Anlagenausstattung mit allen benötigten Komponenten exakt nach Kundenanforderung.
Nachrüstungen sind durch die clevere Aufbauweise der Module später genauso möglich wie der spätere Ausbau zur produktiven Fertigungsstraße und natürlich auch wieder zurück. Ganz nach Bedarf.
Vielseitiger Anlagenausbau möglich

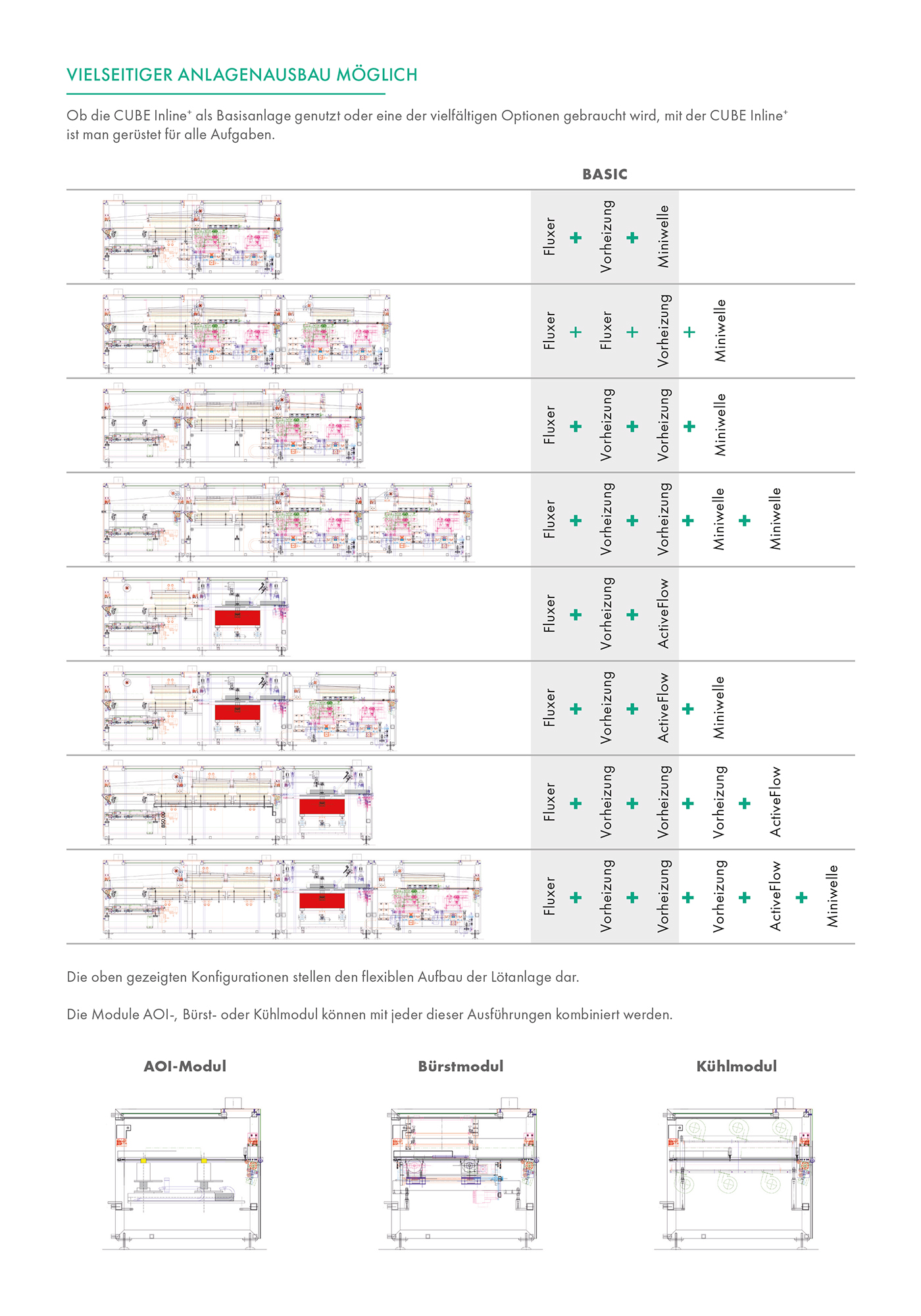

Ob die CUBE Inline+ als Basisanlage genutzt oder eine der vielfältigen Optionen gebraucht wird, mit der CUBE Inline ist man gerüstet für alle Aufgaben. Hier finden Sie mögliche Kombinationen.
Intuitive Steuerungssoftware
Die Steuerung für die CUBE Inline basiert auf einer BECKHOFF PLC. Sie ist modular aufgebaut, damit sind Nachrüstungen möglich und beim Kunden vor Ort leicht umsetzbar.
Bei der Programmierung setzt INERTEC auf die Visualisierung über die komfortable Offline Software, bzw. Online Programmierung über die eingebaute Kamera. Softwaremodule, wie die Leiterplattendurchbiegung-Warpage-Korrektur oder das optionale Fiducial Modul erkennt und korrigiert die Leiterplattenpositionwährend des Lötprozesses.

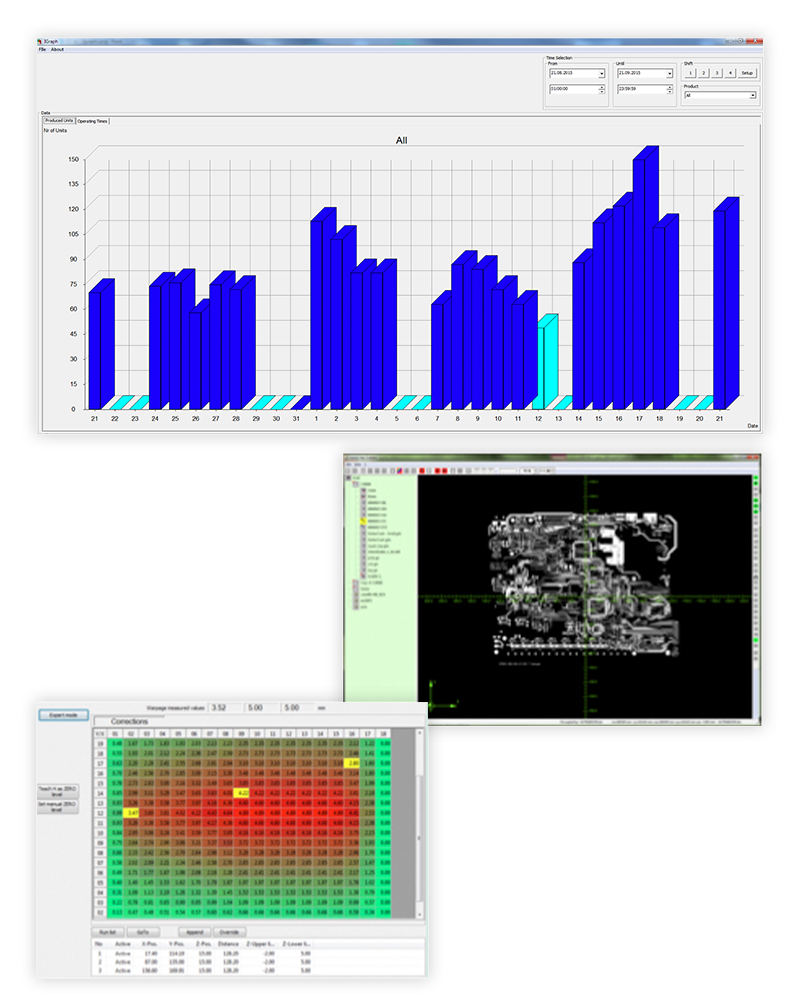

Industrie 4.0 – Die Steuerung bietet alle Möglichkeiten der Datenerfassung über XML Tickets, über TCPIP, als ASCII File einer SQL Datenbankoder einer ITAC Anbindung.Während des Prozesses erfassen Statistikmodule dabei alle relevanten Leiterplattendaten je nach DMX Code oder Programmname. Eine Linienschreiber Funktion ermöglicht es, die analogen Messwerte (wie z. B. Lottemperatur, Stickstofftemperatur) zu protokollieren. Barcode Integration, automatische Zeitfunktionen, integrierte Service-Meldungen, sowie Onlinezugang sind Standardfunktionen und schon in der Software beinhaltet.
Technische Daten
Laden Sie hier ganz einfach unser Prospekt zur Cube Inline+ herunter.
